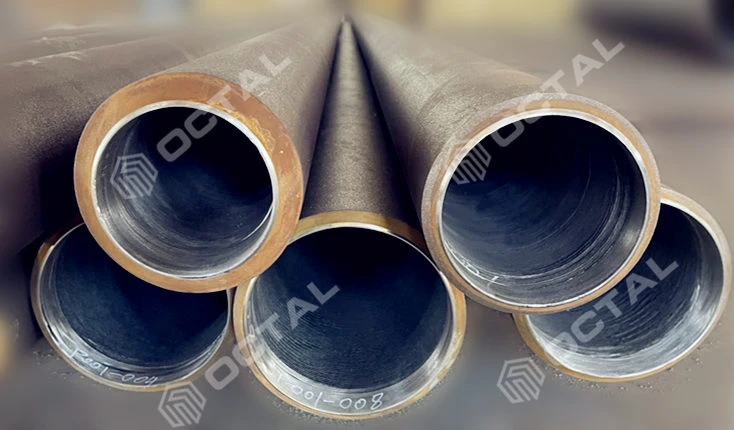

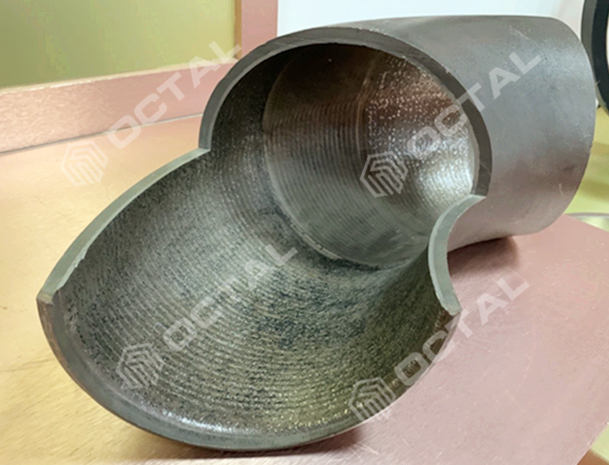

CRA қапталған құбыр
Негізгі болат: API 5L, ASTM A106, A333, A516
Жарылғыш байланыстыру, шиыршық байлау немесе дәнекерлеу қабаты арқылы өндіру
Өлшем диапазоны: ½″–60″, қалыңдығы 80 мм-ге дейін
API 5LD, ASTM, ASME, DNV, NACE MR0175 бойынша сертификатталған
Жабық құбыр мағынасы:ішкі бетімен металлургиялық жолмен байланыстырылған (жабылған) жұқа коррозияға төзімді қорытпасы (CRA) қабаты-көміртекті болат құбыры немесе көміртекті-болат құбырдың (қапталған) ішіне орнатылған бөлек CRA түтігі. Мақсаты көміртекті болат тасымалдағыштың беріктігі мен шығын құрылымын сақтай отырып, сұйықтық жанасатын жерде CRA коррозияға төзімділігін сақтау болып табылады.
Мұнай, газ және химиялық тасымалдауда коррозия тек техникалық қызмет көрсету мәселесі ғана емес,-ол бүкіл жүйенің қызмет ету мерзімін анықтайды. Дәстүрлі көміртекті болаттан жасалған құбырлар механикалық тұрғыдан берік болғанымен, қышқыл газ немесе теңіз суы әсерінен тез тозады. Екінші жағынан, қатты коррозияға төзімді қорытпа (CRA) құбырларын пайдалану техникалық тұрғыдан өте қолайлы, бірақ экономикалық тұрғыдан тиімсіз.
Бұл алшақтықты жою үшін инженерлер әзірледіCRA қапталған және төселген құбыр, біріктіретін жетілдірілген металлургиялық шешімберіктігі, коррозияға төзімділігі және құны-тиімділігібір инженерлік өнімде.
Қапталған құбыр материалының опциялары (негізгі + CRA қабаты)
| Жабылған құбыр материалы | Әдеттегі опцияларды сатып алушылар анықтайды | Неліктен бұл CRA құбырында маңызды |
|---|---|---|
| Негізгі құбыр | Көміртекті болат құбыры / қысымды құбыр (жоба ерекшелігі бойынша) | Күшті, қабырға қалыңдығын, кодқа сәйкестігін орнатады |
| CRA қапталған/лайнер | 316L/317L, дуплексті, супер дуплексті, қорытпа 625, қорытпа 825 (көрсетілгендей) | CO₂/H₂S/хлоридтерге қарсы коррозияға төзімділікті орнатады |
| Құрылыс жолы | Киінген(металлургиялық байланысқан) /Астарлы(механикалық төселген) | Жетектерді далалық дәнекерлеу әдісі және тексеру көлемі |
Шешім: Қос-металл композиттік тұжырымдамасы
Оның негізінде CRA қапталған құбыр абиметалдық құбыр, бір-бірінен ерекшеленетін, бірақ бір-бірін толықтыратын рөлдерді атқаратын екі металды біріктіреді:
Құрылымдық қабат (сыртқы қабық):Жоғары-көміртекті немесе төмен{1}}легирленген болат (мысалы, API 5L X60/X65, ASTM A106, A333) механикалық жүктемені-көтеру қабілетін қамтамасыз етеді.
Коррозияға қарсы тосқауыл (ішкі қабат):316L, Inconel 625, Alloy 825 немесе Duplex 2205 сияқты никель{0}}негізделген немесе тот баспайтын қорытпалар CO₂, H₂S және хлорид{5}}қа бай сұйықтықтарға қарсы тұрақты қорғаныс қабатын жасайды.
Бұл металлургиялық жұп бірде-бір металдың өзі жасай алмайтын нәрсеге қол жеткізеді: тіпті теңіз астындағы немесе жоғары тұздылық{0}} кен орындарында да ондаған жылдар бойы төтенше қысымға, температураға және коррозиялық шабуылға төтеп беретін құбыр.
қапталған құбыр Manufacturing & Metallurgical Integrity
Кәдімгі көміртекті болаттан айырмашылығы, CRA балқытылған құбырлар қорытпа қабаты мен болат субстрат арасындағы дәл байланысты талап етеді. Қолданылатын әдістер өнімділік талаптары мен қызметтің ауырлығына байланысты:
| Процесс түрі | Байланыс принципі | Негізгі артықшылықтар |
|---|---|---|
| Жарылыс байланысы | Басқарылатын детонация CRA-ны балқытпай болат пластинамен байланыстырады. | Қалың{1}}қабырғаға немесе үлкен-диаметрлі құбырлар үшін тамаша-беріктігі жоғары металлургиялық интерфейс жасайды. |
| Дәнекерлеу қабаты | Болат бетіне автоматты дәнекерлеу арқылы тұндырылған CRA қорытпасы. | Жоғары қысымды сызықтар үшін дәл CRA қалыңдығын және тегіс ішкі әрлеуді қамтамасыз етеді. |
| Ыстық роликті жабыстыру | CRA және негізгі болат жылу мен қысым астында бірге прокатталады. | Жаппай өндіріс үшін біркелкі байланыс пен тұрақты CRA адгезиясын қамтамасыз етеді. |
| Механикалық төсеу | CRA түтігі көміртекті болат құбырдың ішіне салынған және кеңейтілген. | Орташа қысым, қышқыл емес қолданбалар үшін-тиімді. |
Әрбір процесс келесідей орындаладытермиялық өңдеу, ультрадыбыстық сынау және интерфейсті тексеруметаллургиялық тұрақтылықты және тұрақты CRA қамтуын тексеру үшін.
Егістік түйіспелер және өндіріс туралы ескертпелер
Жабық құбырларды дәнекерлеунегізінен дәнекерлеу аймағындағы CRA қабатын-қорғауға қатысты, өйткені сұйылту, жылу енгізу және дәнекерлеу{1}}соңын дайындау-байланғаннан кейін коррозияға төзімділіктің сақталуын шешеді. Сатып алушылар әдетте қосылыс түрін (шпульдегі шеңберді дәнекерлеу / байлау-), дәнекерлеуді-соңына дайындау талаптарын және теңізде өңдеу қайта өңдеуге тоқтап қалмауы үшін тексеру көлемін айтады.
Кейбір RFQ мұны былай жазадықапталған құбырларды дәнекерлеу; практикалық бақылаулар бірдей: дәнекерленген тігістегі CRA әсерін басқарыңыз, үйлесімді шығын материалдарын пайдаланыңыз және дәнекерлеу аймағындағы соңғы CRA бетінің жағдайын растаңыз.
- Дәнекерлеу{0}}соңын дайындау:Байланыс -CRA-ны күтпеген жерден қысқартпау үшін қиғаш + CRA жиегін өңдеуді анықтаңыз.
- Жылу енгізу және сұйылтуды бақылау:«Жақсы көрінеді, кейін коррозияға ұшырайды» дәнекерлеу тігісін болдырмас үшін дәнекерлеу бетіндегі CRA химиясын тұрақты ұстаңыз.
- Тексеру бағыты:Жобаны қабылдау жоспарында қажет болса, дәнекерлеу аймақтарында NDT/PMI көлемін талап етіңіз.
Жабылған және төселген құбыр - таңдау нұсқаулығы және RFQ бақылау тізімі (API 5LD)
CRA құбыры үшін «жабылған» және «қапталған» сатып алудың бір-бірін алмастыратын шарттары емес. Дұрыс таңдау дайындау және байлау кезінде ненің қате болуы мүмкін екеніне (дәнекерленген жік ұштарындағы CRA экспозициясы, лайнердің қозғалысы, байланыс тұтастығы) және қабылдау кезінде жобаның нені дәлелдеу керектігіне байланысты. Octal Pipe әдетте RFQ көрсеткіштерін салыстырмалы түрде сақтау және спул базасында кеш-сатып алуды болдырмау үшін төмендегі бақылау тізімін пайдаланады.
| Сатып алушының шешім қабылдау нүктесі | CRA қапталған құбыр (байланыстырылған қабат) | CRA төселген құбыр (лайнерді кірістіру) | RFQ/PO-да нені құлыптау керек |
|---|---|---|---|
| CRA қабатының анықтамасы | Металлургиялық байланыстырылған CRA қабаты | CS тасымалдаушысының ішіне орнатылған CRA лайнері | «Жабылған» немесе «Түзілген» маршрут + дайындау әдісі |
| Тәуекелге-дәнекерлеу / байлау- | CRA қабаты сұйылтуды/экспозицияны болдырмау үшін бақыланатын дәнекерлеуді-соңғы дайындықты қажет етеді | Дәнекерлеу ұштарында төсеніш ұшын өңдеу және тығыздауды бақылау маңызды | Дәнекерлеу{0}}соңғы дайындығы: қиғаш + CRA жиегін өңдеу / төсеніш ұшының дизайны |
| Алдын алу үшін әдеттегі сәтсіздік режимі | Жергілікті CRA үзілістері/байланыс ақаулары кеш табылды | Лайнердің қозғалысы, бос орындар, ұшты тығыздау мәселелері | Қабылдау фокусы + жөнелтуге дейін жөндеу ережелері |
| Материалды таңдау | CRA дәрежесі және қабат қалыңдығы коррозияға төзімділікті қамтамасыз етеді | CRA дәрежесі және төсеніш қалыңдығы коррозияға төзімділікті қамтамасыз етеді | Қапталған құбыр материалы: негізгі құбыр + CRA маркасы + CRA қалыңдығы негізі |
| Қабылдау | CRA үздіксіздігіне баса назар аудару + облигациялардың тұтастығын дәлелдеу | Лайнердің тұтастығына баса назар аудару + емдеудің соңғы дәлелі | Тексеру көлемі + құжаттар пакетін тексеру парағы |
Материалдық инженерия және қорытпаларды таңдау
CRA қорытпалары коррозия механизмі мен технологиялық химияға сәйкес таңдалады. Әдеттегі конфигурацияларға мыналар жатады:
| Негізгі болат | CRA қорытпасы | Әдеттегі пайдалану |
|---|---|---|
| ASTM A106 Gr.B / API 5L X65 | SS316L / SS317L | CO₂ қызметі, теңіздің үстіңгі жағындағы құбырлар |
| ASTM A333 Gr.6 | Дуплекс 2205 | Суасты айдау және теңіз су жүйелері |
| ASTM A516 Gr.70 | 625/825 қорытпасы | Шикі газ және HPHT ағындары |
| ASTM A672 | Hastelloy C22 / C276 | Химиялық қондырғылар және тұзсыздандыру қондырғылары |
Бұл комбинациялар мұны қамтамасыз етедімеханикалық тұтастық және коррозиядан қорғаутолық CRA құрылысының шығындарынсыз-бір уақытта қол жеткізіледі.
Дәлелденген далалық қолданбалар
A CRA құбырышешім әдетте көміртекті болат тек қана жобалық қызмет мерзімі ішінде өндірілген сұйықтықтарға шыдай алмаған кезде белгіленеді, бірақ толық қатты CRA құбыры үнемді емес. Әдеттегі триггерлерге CO₂ коррозия қаупі, қышқыл қызмет көрсету мәселелері, жоғары-хлоридті суды өңдеу және жөндеуге қолжетімділік шектеулі теңіз ағындары жатады. Мұндай жағдайларда сатып алудың практикалық мақсаты «барлық жерде CRA» емес, болжанатын дәнекерлеу қабілеті мен тексеру дәлелдері бар бақыланатын CRA суланған беті.
CRA Clad құбырлары коррозия қаупі мен құрылымдық сұраныс қиылысатын орталарда жаһандық деңгейде орнатылады:
- Терең су ағындары және су асты коллекторларыкөп фазалы сұйықтықтарды тасымалдау
- CO₂ инъекциясы және жақсартылған қалпына келтіру жүйелері
- Теңіз суын кері айдау және тұщыландыру қондырғылары
- Мұнай өңдеу және мұнай-химия кәсіпорындарықышқылды немесе хлоридті ортаны өңдеу
- Энергетика және химия өнеркәсібіжоғары температура және қысым циклдары кезінде
астында тексерілген CRA тұтастығыменNACE MR0175 / ISO 15156жәнеAPI 5LD, бұл құбырлар ең аз техникалық қызмет көрсетумен 20–30 жыл жұмыс істей алады.
Тестілеу, сертификаттау және сапаны қамтамасыз ету
| Басқару элементі | Не тексеріледі (көлемі) | Қабылдау негізі | Сатып алушы не алады |
|---|---|---|---|
| CRA қабатының үздіксіздігі (UT/RT) | UT және/немесе RT CRA қабатының үздіксіздігін тексеру және қапталған/лайнер аймағындағы байланыстардың / жергілікті үзілістердің болмауын анықтау үшін | Жобаның ерекшелігі / бекітілген ITP қабылдау критерийлері | NDT есебі: әдіс + қамту + қабылдау негізі + нәтижелер |
| Интерфейс байланысының тұтастығы (байланыс және ығысу) | Металлургиялық/механикалық тұтастығын растау үшін CRA{0}}көміртекті-болат интерфейсінде беріктік пен ығысу сынағы | Жоба -ең төменгі мәндерді / сынақ әдісі талаптарын анықтады | Сынақ есебі: үлгі идентификаторы + әдіс + нәтиже мәндері + өту/сәтсіздік |
| Гидростатикалық сынақ (қысым тұтастығы) | Құрама құбырдың қысымды ұстап тұруын тексеру үшін белгіленген жобалық қысымға дейін гидросынау | Жоба спецификациясы бойынша сынақ қысымы/ұстау уақыты | Гидротест жазбасы: қысым + ұстау уақыты + нәтиже |
| Коррозияға қарсы біліктілік (CRA верификациясы) | ASTM G28 / G48 / G31 сәйкес коррозияға сынау/біліктілік CRA қызмет көрсету ортасына сәйкестігін тексеру үшін | Сынақ әдісі + жоба спецификациясы бойынша қабылдау критерийлері | Коррозия сынағы туралы есеп: әдіс + тасымалдаушы/температура/уақыт + нәтижелер |
CRA қапталған және төселген құбырлардың артықшылықтары
Салыстыру үшін сатып алушыларқапталған құбыр өндірушілержәне біліктіқапталған құбыр жеткізушісі, Octal Pipe артықшылығы әдетте жобаны ұстап тұруды бастайтын тапсыру мәліметтерінде көрінеді: біз RFQ бойынша қаптама/лайн салу бағытын бекітеміз, дәнекерлеудің аяқталу дайындығын бақылаймыз, осылайша далалық қосылыстардың CRA қабатын ашпауы немесе зақымдамауы және CRA материалы мен көміртекті{1}}болат тасымалдағыштың қайта қосылуы үшін қадағалануды тығыз ұстаймыз. Іс жүзінде бұл сәйкес келетін құбыр идентификаторларымен, айқын бума{3}}деңгей белгісімен және негізгі құбыр мен CRA қабатын бір жеткізу тізіміне- байланыстыратын құжат жинағымен жеткізілетін жөнелтімді білдіреді, сондықтан дайындау топтары дәнекерлеу алдында қайта-сәйкестендіру жұмыстарын жүргізуге мәжбүр болмайды.
- CO₂, H₂S және хлоридтерден қос-қабатты қорғаныс
- CRA құнын төмендететін ұзақ-құрылымдық беріктік
- Стандартты құбырларды дәнекерлеу және орнатумен үйлесімді
- Терең су, HPHT және қышқыл{0}}қызметтік құбырлар үшін өте қолайлы
- API, ASTM және DNV оффшорлық талаптарына сәйкес сертификатталған
Жиі қойылатын сұрақтар
ЖҚС 1 - API 5LD CRA қапталған немесе төселген құбырда қандай қабылдау сынағы сұрауым керек?
ЖҚС 2 - aCRA құбыр желісінің RFQ-де қапталған құбыр дегеніміз не?
Жиі қойылатын сұрақтар 3 - RFQ циклдерін босқа өткізбей, қапталған құбыр өндірушілерін немесе қапталған құбыр жеткізушілерін қалай салыстыруға болады?
Жиі қойылатын сұрақтар 4 - Дала қосылыстарында қапталған құбырларды дәнекерлеу үшін нені көрсетуім керек?
Сертификаттар
CE сертификаты
ISO 9001 сертификаты
API Q1 сертификаты
ABS сертификаты
AP-5L сертификаты
API-5CT сертификаты
| Элемент | Параметр |
|---|---|
| Өнім түрі | CRAқапталған құбыр/ CRAтөселген құбыр(CRA суланған қабаты/лайнері бар көміртекті{0}}болат тасымалдағыш) (Octalsteel) |
| Қолданылатын стандарт | API 5LD / API 5LC (Octalsteel) |
| Негізгі құбыр (тасымалдаушы) | API 5L сорты B–X80 (PSL1/PSL2, қышқыл опциялар), ASTM A106 Gr.B, ASTM A333 Gr.6 (көрсетілгендей) (Octalsteel) |
| CRA қабаты/лайнер материалдары | 304/304L, 316/316L, 317L, 321; Дуплекс/Супер дуплекс; 625 қорытпасы, 825 қорытпасы; Hastelloy C276/C22 (көрсетілгендей) (Octalsteel) |
| OD диапазоны | Киінген:6"–60"; Сызықты:1/2"–24"(Сегіздік болат) |
| Қабырға қалыңдығының диапазоны | Киінген:80 мм-ге дейін; Сызықты:7–35 мм(Сегіздік болат) |
| Ұзындығы | дейін12.3 m(жоба-негізінде) (Octalsteel) |
| Аяқтау | Ұзындығы (көрсетілгендей)-кесілген / кесілген (сегіздік болат) |
| Әдеттегі QA фокусы | CRA үздіксіздігі/байланыс тұтастығын тексеру, гидротест, PMI + өлшемді тексерулер, қабылдауға арналған құжаттамалар жинағы (жобаның анықталған ауқымы) (Octalsteel) |
