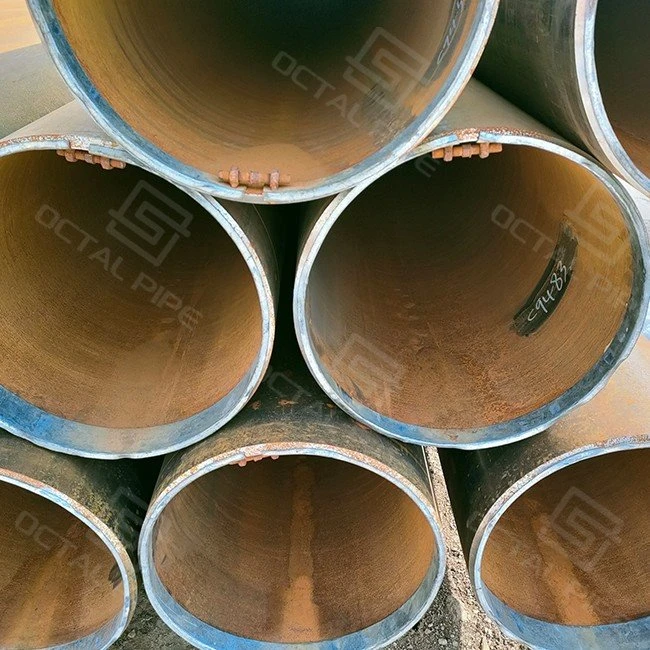

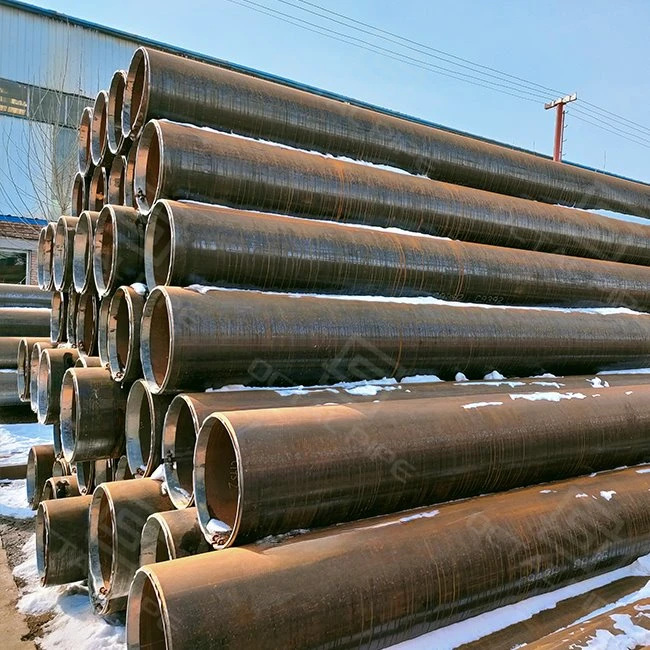

ERW құбыры

ERW дәнекерленген болат құбыр— болат катушкадан жасалған түзу-тігісті дәнекерленген құбыр, мұнда жолақ жиектері электр кедергісі арқылы қызады және тұтас бойлық дәнекерлеу үшін соғылды.ERW электр кедергісі дәнекерленген дегенді білдіреді, және ол дәйекті OD, жылдам жеткізу және үнемділік маңызды болған кезде желілік құбыр, су беру және құрылымдық қызмет көрсету үшін таңдалады. Дәнекерленген жік құбыр бойымен бойлық өтеді, нәтижесінде ықшам құрылым, жоғары беріктік және тамаша өлшем дәлдігі. Өндірістің жоғары тиімділігі мен салыстырмалы түрде төмен құны бар ERW құбырлары мұнай мен газды тасымалдау, инфрақұрылымдық құрылыс, ауылшаруашылық суару және машина жасау сияқты салаларда маңызды таңдау болды.

Octal Pipe өнімнің тұрақты және сенімді өнімділігін қамтамасыз ету үшін автоматтандырылған және интеллектуалды жабдықты пайдалана отырып, ERW құбырларын өндіруде халықаралық стандарттарды қатаң сақтайды. Толық процесс мыналарды қамтиды:

1. Шикізатты тексеру және дайындау

• API, ISO және басқа халықаралық стандарттарға сәйкес келетін болат плиталар таңдалады.
• Консистенцияны қамтамасыз ету үшін химиялық құрамы, механикалық қасиеттері және бетінің ақаулары тексеріледі.

2. Кесу және қалыптау

• Жоғары{0}}дәлдігі жоғары кесу жабдығы өлшем дәлдігін қамтамасыз етеді.
• Болат тақтайшалар дөңгелек құбыр дайындамаларына машиналарды қалыптастыру арқылы біртіндеп майыстырылады.

3. -Жоғары жиілік кедергісі дәнекерлеу

• Жиектер пластикалық күйге дейін қызады және сығу роликтерімен бірге дәнекерленген.
• Ток, кернеу және дәнекерлеу жылдамдығы тығыз және үздіксіз дәнекерлеуге кепілдік беру үшін автоматты түрде реттеледі.

4. Жылулық өңдеу (Қызу/Қалыптастыру)

• Дәнекерленген жіктерге және қызу әсерінен-зарған аймақтарға арналған кернеуді жеңілдету.
• Микроқұрылымды, қаттылықты және жарықшақтарға төзімділікті жақсартады.

5. Бұзбайтын сынақ және бақылау

• Ультрадыбыстық сынақ (UT):ішкі дәнекерлеу ақауларын анықтайды.
• Құйынды ток сынағы (ECT):бетіндегі жарықтар мен кірмелерді анықтайды.
• Гидростатикалық сынау:қысымға төзімділігін тексереді.

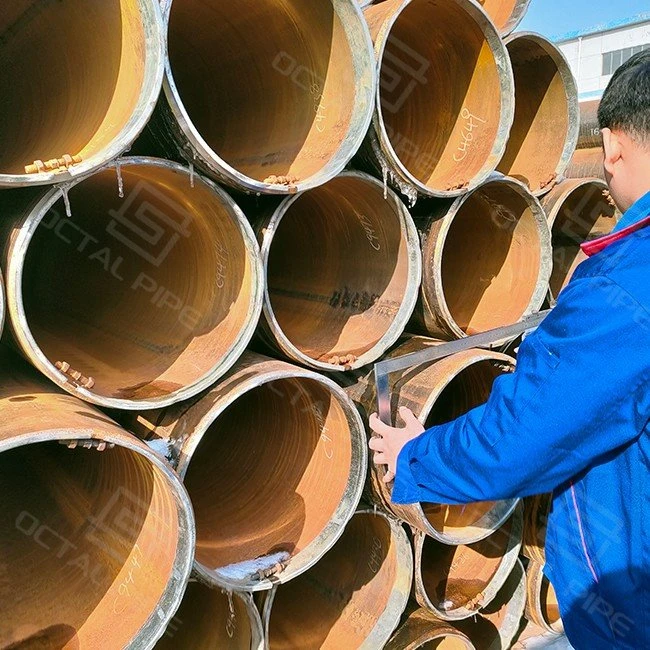

• Өлшемді тексеру:қабырғасының қалыңдығы, сопақтығы, ұзындығына төзімділік.

6. Өлшемді анықтау, кесу және өңдеу

• Бүріккіш салқындату және мөлшерлеу дөңгелектік пен түзуді қамтамасыз етеді.
• Құбырлар тапсырыс берушінің талаптары бойынша ұзындық бойынша кесіледі, фаскалар мен қабықтарды тазарту арқылы.

7. Беттік өңдеу және жабу

• Пиклинг, атқылау немесе коррозияға қарсы жабындар (3PE, эпоксидті ұнтақ) коррозияға төзімділікті жақсартады.

бойлықERW құбыр тігісіERW/HFW өндірісіндегі ең көп тексерілетін жалғыз аймақ. Жобаны сатып алу үшін тігісті бақылау ұран емес-бұл тігістің дәйекті түрде балқытылғанын, кесілгенін және сыналғанын дәлелдейтін-процессті басқару элементтері, толық-ұзындықты тексеру және бақылауға болатын жазбалар тізбегі.

• -процессте тігісті басқару:катушкалар/жылу қадағалануы, жиектерді дайындау және тігісті соғуды тұрақты ұстау үшін бекітілген дәнекерлеу параметрінің терезесі (қуат/жылдамдық/сығу).ID/OD шарфингағынға қызмет көрсетуге және жабынның тұтастығына арналған моншақ профилі талаптарын қанағаттандыру үшін бақыланады.
• Толық -ұзындық тігісі NDT:бойынша бойлық тігіс тексеріледіUT және/немесе құйынды токкалибрленген параметрлері және құжатталған қабылдау критерийлері бар басқарушы стандарт пен жоба ITP бойынша.
• Қысымның тұтастығы: гидростатикалық сынақталапқа сай орындалады; өлшемді тексерулер (ОД/сопақтық/түзулік) тігіс аймағының тұрақтылығын ескере отырып тексеріледі.
• Жөндеу және жою:тігіс көрсеткіштері спецификацияға сәйкес келетін нақты орналастыру ережесіне (қабылдау/қайта-тексеру/қабылдамау) сәйкес келеді; кез келген рұқсат етілген жөндеу жазылады және қайта-тексеріледі.
• Тексерілетін нәтижелер:жылу № картасын жасау, NDT есебі, гидросынау есебі жәнеEN10204 3.1 / 3,2 MTC(сұраған кезде).

Көптеген жобалар үшін шешім қарапайым:ERW - дәнекерленген құбырға рұқсат етілген және қызмет көрсету стандартты дизайн шегінде-үнемді таңдау; Спецификация талап еткенде немесе міндет ауыр болған кезде Seamless таңдалады.Octal Pipe екі бағытты да қамтамасыз ете алады және код пен тәуекел деңгейіне негізделген дұрыс опцияны таңдауға көмектеседі.

• ERW таңдаңызқажет кездеболжамды OD/WT, қысқа жеткізу уақыты және тұрақты көлемді жеткізукоммуналдық қызметтерге, құрылымдық жұмыстарға және көптеген құрлықтағы желі пакеттеріне арналған.Негізгі бақылау нүктесі:бойлықERW тігісі-Сегіздік құбыр арқылы тігістің дәйектілігін басқарадыжиекті дайындау + тұрақты дәнекерлеу параметрінің терезесі, және көмегімен тұтастығын тексередітолық-ұзындық тігісі NDT (көрсетілгендей UT/Eddy ағыны) + гидростатикалық сынақ. Құжаттама үшін біз қамтамасыз етемізжылу/спиральді бақылау және EN10204 3.1 MTC(3.2 және үшінші тараптың куәлігі-сұраныс бойынша қолжетімді).
• Үздіксіз таңдаңызқызмет болғандажоғары қысым/жоғары температура, ауыр циклдік жүктеме, немесе клиент/спецификация көрсеткенде«тек жіксіз».Жіксіз сатып алулардағы дәнекерлеуді-тексеру мәселелерін азайтады және сатып алушылар аудиттің қарапайым жолын қалайтын болса, жиі таңдалады.жобалауға негізделген қызметтер-(қысым/температура шегі, шаршау сезімталдығы немесе иесінің қатаң талаптары). Ауқымдағы бос орындарды болдырмау үшін, Octal Pipe белгілеуді ұсынадыкод/стандарт, OD×WT, баға, тестілеу көлемі және құжат деңгейіRFQ/PO-да анық.

Сегіздік құбырды сатып алушының кеңесі:RFQ/PO-да көрсетіңізстандарт + сорт + OD×WT + PSL (API 5L болса) + тігіс NDT ауқымы + гидросынау + EN10204 3.1/3.2. Бұл тексеру шекарасын құлыптайды және құжатты қарау кезінде қайта өңдеуді болдырмайды.

• Өндіріс: катушкалар + дәнекерленген тігіс пен қатты дайындама (тігіссіз)
• OD диапазоны: ERW көбінесе ортасына дейін үнемді-OD және шағын-OD/жоғары-қысымда үздіксіз жақсы
• Әдеттегі пайдалану: құрлықтағы желілер / инженерлік желілер / құрылымдар мен маңызды процесс / жоғары-қысым
• Тәуекелді бақылау: дәнекерлеу тігісі NDT және толық дене тұтастығы + NDT
• Құны/жеткізу уақыты: ERW төменірек және жылдамырақ және біркелкі жоғары және ұзағырақ

Мұнай мен газды тасымалдау (құрлықтағы жол құрылысы):

Жұмыстың дұрыс--жолында, қарқынды белгілейдібау → орнату-жоғары → дәнекерлеу → NDT босату → жабынды жөндеу → түсіру-. ERW/HFW құбыры көбінесе пакет қажет болғанда таңдаладыдиірменнің жылдам өткізу қабілеті және тұрақты OD/WTтиімділік- үшін. Мұнда жеткізушінің тәртібі көрінеді: біргеСегіздік құбыр, жұмыс орны командасы әдетте a аладыбақыланатын құжаттар пакеті(жылу/қосалу картасы + MTC) ITP жобасымен сәйкестендірілген, сондықтан байлау-қағаздарды толтыруды күтпейді. Далалық аудиттер әдетте назар аударадыдәнекерлеу жігінің NDT жабуы (қажетіне қарай толық-ұзындығы UT/EC)және гидросынақ күйі-себебі онда кез келген ұстау дәнекерлеуді тоқтатады және түсіруді кешіктіреді-.

Құрылыс және инфрақұрылым (жоғары-өндіру және орнату өнімділігі):

Қоршаулар, жақтаулар, жеңдер және жалпы құрылымдық элементтер үшін бригадалар үздіксіз жұмыс істейді.ұзындыққа кесу, өңдеу, бұрғылау, саңылаулар және кронштейндерді дәнекерлеу-әдетте қайталанатын айлабұйымдармен. Іс жүзінде маңыздысықайталанатын геометрия(OD, сопақтық, түзулік) сондықтан бөлшектер айлабұйымдармен «соғыспайды» және бригадалар мәжбүрлі туралау немесе қайта өңдеу кезінде сағаттарды күйдірмейді. Octal Pipe мұны қолдайтын практикалық әдіс - техникалық сипаттамаларды сақтаукесте-басқа(OD×WT, төзімділік, ұзындық стратегиясы) және жеткізутексеру жазбаларысайттың QC материалдарын қалай тексеретініне сәйкес келеді: өлшемдік нәтижелер, таңбалау/қадағалану және тіркемелер шоғырланатын тігісті тексеру ауқымы.

Электр және өнеркәсіптік тораптар (терезені өшіру және рұқсат шектеулері):

Үзілістер/өңдеулер кезінде сіз жиі абекітілген жұмыс терезесі, шектеулі ыстық{0}}жұмыс рұқсаттары және шектеулі орналастыру орны-сондықтан материал келуі керекдайындауға-дайын-. ERW құбыры әдетте пайдаланыладытіректер, тіректер, жеңдер және көмекші сызықтар, мұндағы жұмыс тәуекелі «құбырды сатып ала аламыз ба» емес, «біз QA-ны жылдам жаба аламыз ба». Мұнда Octal Pipe құндылығы маркетинг туралы азырақ және көбірекбосату жылдамдығы: гидро/NDT дәлелі, лоттың анық қадағалануы және ITP{0}}қолайлы құжаттар жинағы, осылайша спулдарды қосымша ұстау нүктелері немесе қайта- сынақтарсыз өшіруге болады.

Жетілдірілген өндірістік процестермен, қатаң сапаны бақылаумен және кең қолдану өрістерімен Octal Pipe ERW дәнекерленген құбырлары жаһандық мұнай және газ, құрылыс және инженерлік клиенттер үшін таңдаулы шешім болды. Үздіксіз инновациялар мен жеткізу тізбегін тиімді басқару арқылы біз жоғары шығындарды, сенімділікті және ұзақ мерзімді өнімділікті қамтамасыз ететін өнімдер мен қызметтерді жеткіземіз.

Қазір хабарласыңыз

Жиі қойылатын сұрақтар





Q: ERW және HFW құбырының айырмашылығы неде?

A: HFW әдетте ERW-тің заманауи жоғары{0}}жиілік түрі ретінде қарастырылады-"ERW" - қолшатыр термин, ал "HFW" пайдаланылатын жоғары-жиілікті дәнекерлеу әдісін көрсетеді.

С: ERW құбырының қысым көрсеткішін қалай анықтауға болады?

A:Қысым сыйымдылығыесептелген, бекітілмеген-бұл байланыстыOD, қабырға қалыңдығы және рұқсат етілген кернеудизайн коды бойынша (көбінесе Барлоу{0}}түріндегі теңдеулерді пайдаланады), содан кейін температура мен коррозияға рұқсат үшін түзетіледі; Гидротест қажет болғанда қысымның тұтастығын тексереді.

С: ERW құбыры мен жіксіз құбыр - қайсысын таңдауым керек?

A:таңдаңызERWдәнекерленген құбыр рұқсат етілгенде және сізге қажеттұрақты OD/WT және қысқа жеткізу уақыты; таңдаужіксізспецификация оны талап еткенде немесе міндет болғандаөте жоғары қысым/температура немесе ауыр циклдік жүктеме.

С: Болат құбырдағы ERW нені білдіреді?

A:ERW дегенді білдіредіДәнекерленген электр кедергісі. Ол жолақ жиектерін қыздыру арқылы жасаладыжоғары{0}}жиілік токжәне оларды біріктіру арқылы абойлық дәнекерлеу тігісі.
