ПУ оқшауланған құбыр

Полиуретанды (PU) оқшауланған құбыр, сондай-ақ алдын ала оқшауланған құбыр немесе PU көбік құбырының оқшаулауы ретінде де белгілі, сұйықтықты тасымалдау кезінде жылу жоғалуын немесе алуды азайтуға арналған композиттік жүйе. Болат тасымалдағыш құбырды, жоғары өнімділігі жоғары полиуретанды көбік оқшаулауын және қорғаныс сыртқы күртесін біріктіре отырып, ол тамаша термиялық тиімділікке, коррозияға төзімділікке және механикалық төзімділікке қол жеткізеді. ПУ оқшауланған құбырлар орталықтандырылған жылу және салқындату желілерінде, мұнай және газ құбырларында және өнеркәсіптік технологиялық жүйелерде кеңінен қолданылады, мұнда энергияны үнемдеу және ұзақ мерзімді қызмет ету- маңызды болып табылады.

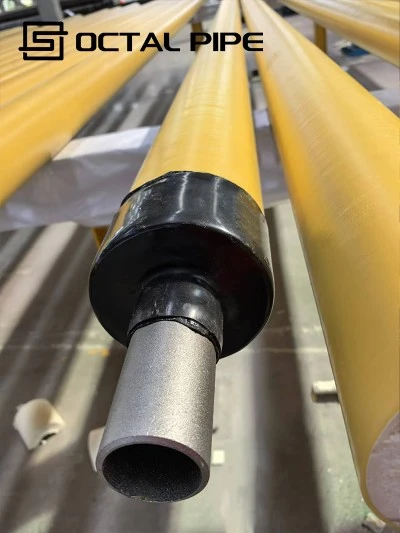

Әдеттегі PU оқшауланған құбыр үш интегралды қабаттан тұрады:

• Тасымалдаушы құбыр: Әдетте көміртекті болат, тот баспайтын болат немесе иілгіш темір, ішкі қысымға және сұйықтықты тасымалдау талаптарына төтеп беру үшін жасалған.
• Полиуретанды көбік оқшаулау: Қатты, жабық{0}}клетка
• Сыртқы күртеше / Корпус: Механикалық әсерден, коррозиядан, ультракүлгін сәулеленуден және ылғалдың түсуінен қорғау үшін-жоғары тығыздықтағы полиэтилен (HDPE), мырышталған болат немесе шыны талшық{1}}арматураланған пластик (FRP).

Бұл қабатталған құрылым құбыр желілерінің механикалық берік және қатаң орнатуға немесе қоршаған орта жағдайларына төзімді бола отырып, сұйықтық температурасын ұстап тұруын қамтамасыз етеді.

• Құбырды дайындау: Тасымалдаушы құбырдың дұрыс қосылуын қамтамасыз ету үшін тазартылған, жарылған немесе праймермен өңделген.
• Ассамблея: аралықтары бар болат құбырдың айналасында концентрлі орналасқан сыртқы күрте.
• Көбік инъекциясы: Полиол мен изоцианат жоғары қысыммен араласады және сақиналы саңылауға енгізіледі.
• Кеңейту және емдеу: ПУ көбік кеңейіп, бос орынды толтырады, болат пен күртеге мықтап жабысады, содан кейін қатты оқшаулағыш қабатқа айналады.
• Сапаны бақылау: Оқшаулау тығыздығын тексеру, адгезияны тексеру, жылу өткізгіштігін өлшеу, қысқарту өңдеу, гидростатикалық сынақ және өлшемді тексеру.

• Жоғары термиялық тиімділік: Өте төмен жылу беру коэффициенті; жалаңаш болат құбырмен салыстырғанда энергия шығынын 40-60%-ға дейін азайтады.
• Төзімділік: Қатты көбік арқасында ұзақ қызмет ету мерзімі (30 жылдан астам немесе оған тең).
• Коррозиядан қорғау: Сыртқы қаптама топырақ ылғалдылығынан, химиялық заттардан және УК әсерінен қорғайды.
• Механикалық беріктік: Топырақ жүктемелеріне шыдайды, хан
• Жан-жақты қолданбалар: Тікелей{0}}көмілген, жер үсті және су астындағы құбыр жүйелеріне жарамды.
• Шығындарды үнемдеу: Жылу шығынының азаюы ұзақ мерзімді операциялық энергияны айтарлықтай үнемдеуге-талады.

• Көбік тығыздығы:60–80 кг/м³
• Жылу өткізгіштік:0,030 Вт/м·К кем немесе оған тең
• Жұмыс температурасы:-50 градустан +140 градусқа дейін (қысқа мерзімді 150 градусқа дейін)
• Сыртқы куртка:HDPE / Болат / FRP
• Құбыр өлшемдері:DN 25 – DN 1200 (1″ – 48″), тапсырыс бойынша қол жетімді
• Қызмет мерзімі:30 жылдан астам немесе оған тең

• Орталықтандырылған жылу және салқындату құбырлары
• Термиялық тұрақтылықты қажет ететін мұнай мен газды тасымалдау
• Химиялық және технологиялық қондырғылардың құбырлары
• Суық климаттық су тарату желілері
• Өнеркәсіптік HVAC және тоңазытқыш жүйелері

• Оқшаулаудың біркелкі тығыздығы үшін көбік түзудің озық технологиясы.
• Икемді куртка опциялары
• Тасымалдаушы құбырлар мен оқшаулау үшін халықаралық стандартқа сәйкестік.
• Жылулық және механикалық өнімділік деректерін қоса, толық QA/QC құжаттамасын.
• Жылу желілерінде, теңіздегі мұнай құбырларында және өнеркәсіптік жобаларда дәлелденген жоба рекорды.

• Жүйе:Болат құбыр + PU көбік + сыртқы күрте
• Көбік тығыздығы:60–80 кг/м³
• Жылу өткізгіштік:0,030 Вт/м·К кем немесе оған тең
• Жұмыс температурасы:-50 градустан +140 градусқа дейін
• Өлшем диапазоны:DN25–DN1200
• Қолданбалар:Орталықтандырылған жылыту/салқындату, мұнай-газ, өндірістік, тоңазытқыш

Сертификаттар



CE сертификаты

ISO 9001 сертификаты

API Q1 сертификаты

ABS сертификаты

AP-5L сертификаты

API-5CT сертификаты
